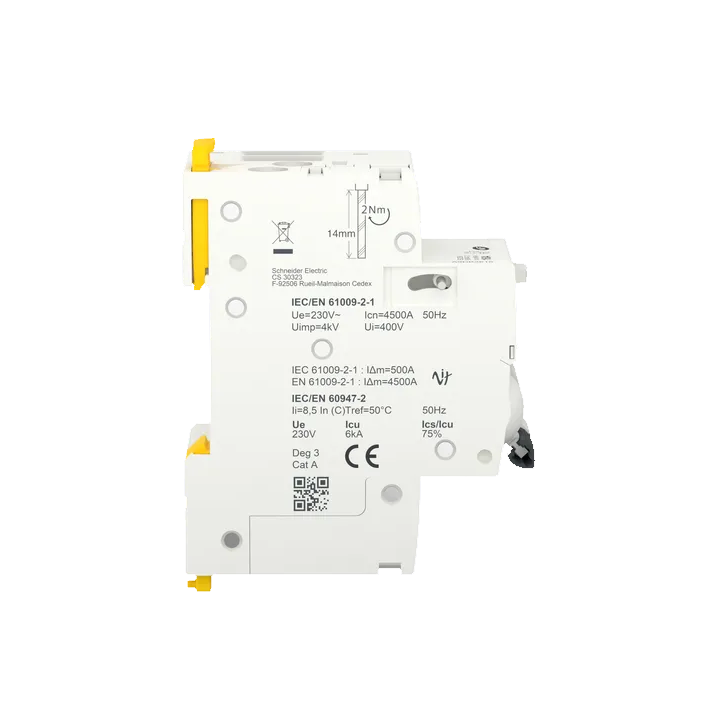

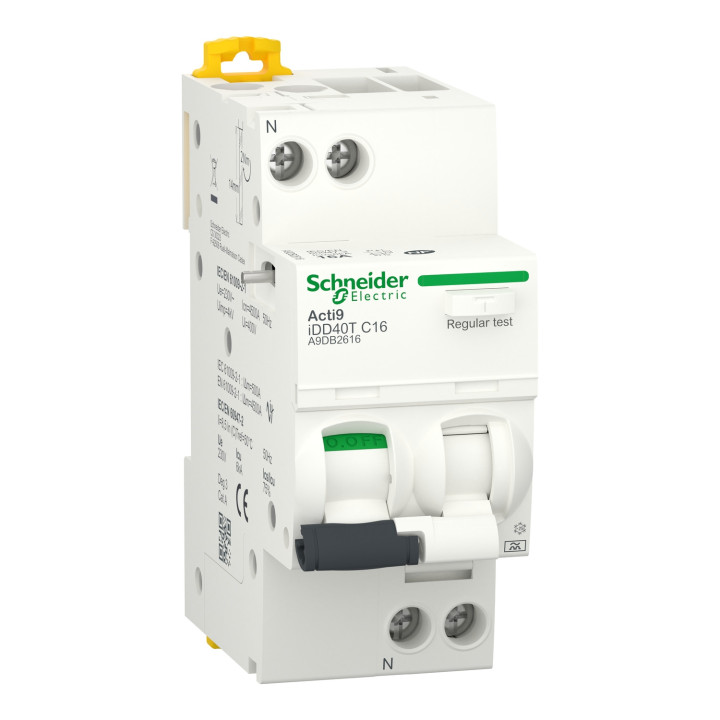

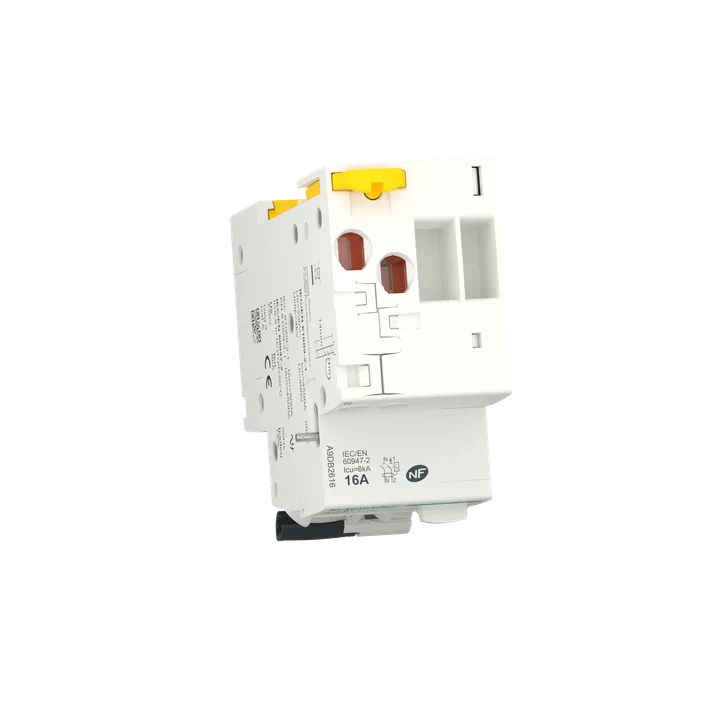

Schneider - Disj diff Acti9 iDD40T - Type A-SI - 1P+N - 4,5/6kA - 30mA - 16A - courbe C - Réf : A9DB2616

Description courte
Disjoncteur différentiel 1P+N "départ" Acti9 iDD40T Type A-SI- 30mA - 16A - courbe C - 4,5/6KA. Ce Disjoncteur est équipé de bornes à vis, il assurera la protection des personnes de votre foyer et de vos appareils électriques, prise de recharge....
Ce disjoncteur répond aux normes en vigueur, (certifié NF et norme CE) . Bobine MX associé : A9A26946
 - 16A
 - 230V
 - Courbe C - type A-SI
 - 1P+N
 - Pouvoir de coupure : 4,5/6 kA
 - Garantie : 18 mois

Description produit complète
Principales
Gamme	Acti9
Nom du produit	Acti9 iDD40
Type de produit ou équipement	Disjoncteur différentiel
Nom de l'appareil	IDD40T
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	16 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Sensibilité du différentiel	30 mA
Temporisation	Instantané
Type	Type A-SI (Super Immunisé)
Pouvoir de coupure	4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 6000 A Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Complémentaires
Position de l'appareillage dans l'installation	Départ
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	400 V CA 50 Hz
Limite de déclenchement magnétique	5,,,10 x In
Technologie différentiel	Indépendant de la tension
[Ics] pouvoir de coupure de service	6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Pouvoir assigné de coupure et fermeture	Idm 3000 A à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Classe de limitation	3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement	230 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de défaut Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres	Haut ou bas: dent
Pas de 9 mm	10
Hauteur	85 mm
Largeur	36 mm
Profondeur	73 mm
Poids du produit	210 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	10000 cycle
Verrouillages optionnels	Dispositif de cadenassage Hermétique
Mode de raccordement	Borne du type à cage haut ou bas1…16 mm² rigide Borne du type à cage haut ou bas1…10 mm² souple
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Intégrée
Product Details
• Brand

• Reference
  SCHA9DB2616
• isbn
  3606481382375
• ean13
  3606481382375
Data sheet
• Gamme
  Acti9 iDD40
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Bi
• Pouvoir de coupure
  6Ka
• Intensité
  16A
• Connexion
  À vis - 1779712235
• Type interrupteur différentiel
  Type ASI
Documents
Fiche technique
 Télécharger (85.39KB)
Notice
 Télécharger (1.32MB)
