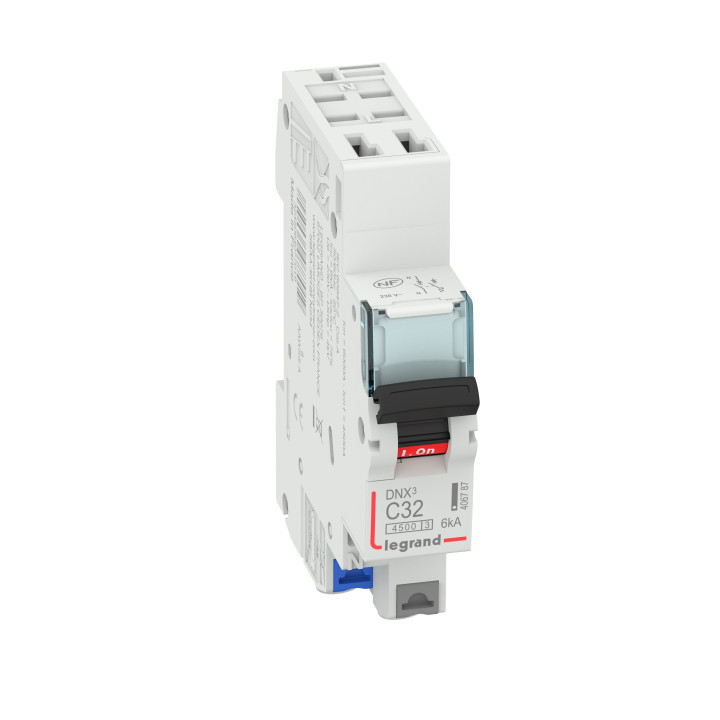

Legrand - Disjoncteur DNX3 Ph/N - 32A - AUTO/AUTO - Réf : 406787

Description courte
Le disjoncteur DNX³ 406787, de la marque Legrand, possède un pouvoir de coupure de 4500 kA, conforme à la norme NF EN 60898-1 pour les installations domestiques en 230 V~, et un pouvoir de coupure de 6 kA, conforme à la norme EN 60947-2 pour les applications tertiaires et industrielles.
Il assure la protection d’un local (maison, atelier, bureau) ou d’un matériel (machine industrielle…) contre les courts-circuits et les surcharges.
Estampillé NF sur le haut du porte-étiquette.

Description produit complète
•

  Données techniques

  - AUTO/AUTO : arrivée haute et sortit basse par bornes auto
  - Permettent la réalisation de tests volants. (présence de tension)
  - Assure la coupure simultanée de la phase et du neutre.
  - Type de connexion : Automatique
  - Pouvoir de coupure en Ampères : 4500A
  - Tension en V : 230V
  - Intensité : 32A
  - Nombre de modules : 1
  - Porte étiquette : OUI

  Plus produit : Porte étiquette pour identifier le circuit protégé.

  Conseils d'utilisation : Permet de protéger les circuits contre les courts circuits et les échauffements de câble qui peuvent être à l'origine d'incendie. Le choix de la protection dépend du circuit .

  Garantie : 2 ans

•

  Dimensions et poids

  - Largeur : 17.8 mm
  - Hauteur : 94.8 mm
  - Profondeur : 77.7 mm
  - Poids : 110 g

  Réf GSB : 092890
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	C
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	32 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de  coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Classe de limitation d'énergie	3
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-4 mm²
Section de conducteur connectable monofilaire	0.75-4 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	180-250 V
Sens de l'alimentation électrique	Par le haut
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne automatique
Product Details
• Brand

• Reference
  LEG406787
• In stock
  32 Items
• isbn
  3414972499903
• ean13
  3414972499903
Data sheet
• Gamme
  DNX
• Nombre de modules
  1 - 1779712235
• Nombre de pôles
  Bi - 1779712235
• Intensité
  32A - 1779712235
• Type Disjoncteurs
  Courbe C - 1779712235
• Connexion
  Automatique
• Référence fabricant
  406787
Documents
Fiche technique
 Télécharger (972.29KB)
