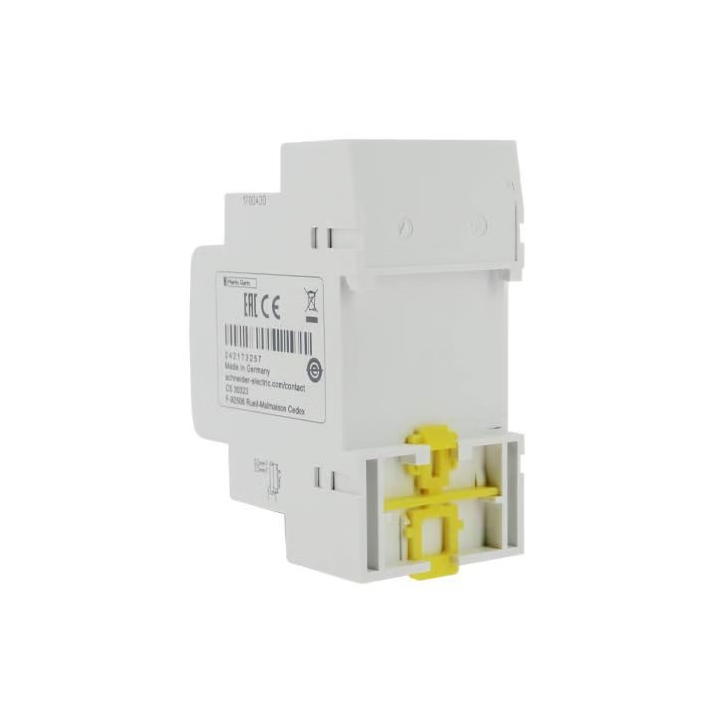

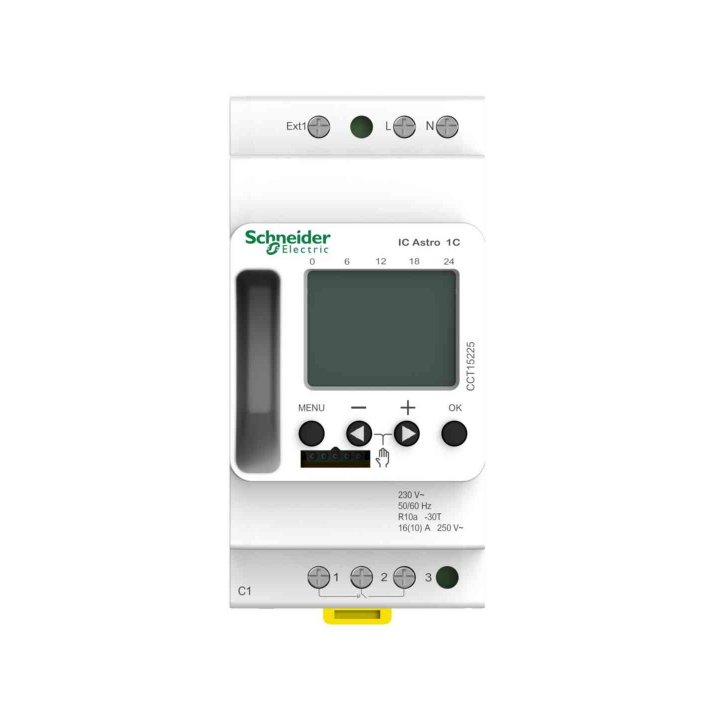

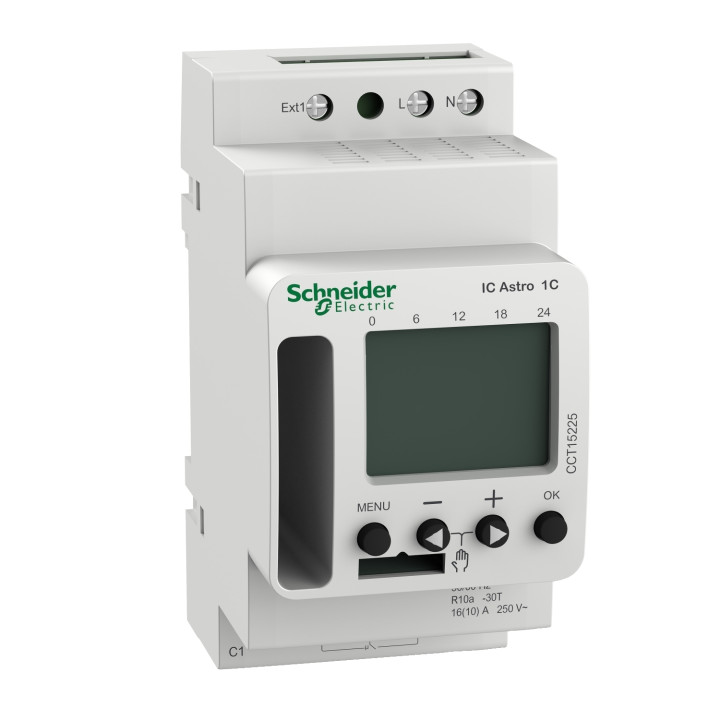

Schneider - Acti9 IC Astro - interrupteur crépusculaire programmable - 1 canal OF - smart - Réf : CCT15225

Description courte
L’interrupteur crépusculaire astronomique IC Astro SMART (réf. CCT15225) de la gamme Acti9 permet d’allumer ou d’éteindre automatiquement une charge électrique en fonction des heures de lever et de coucher du soleil, sans capteur de luminosité.
Les heures sont calculées automatiquement selon la position géographique du site, pour un fonctionnement totalement autonome. Max 200W pour lampe LED. Protection disj 10A maximum.
Guide technique : ICI

Description produit complète
•

  Son cycle hebdomadaire programmable sur 7 jours permet jusqu’à 84 manœuvres automatiques, avec une réserve de marche de 10 ans grâce à sa batterie intégrée. Il dispose d’un affichage LCD rétro-éclairé et autorise les commandes manuelles ou à distance.

  La programmation peut être réalisée directement sur l’appareil, via clé mémoire ou logiciel PC. Son support latéral pour le manual d’utilisation intégré facilite l’accès aux informations et la maintenance.

  Dimensions et poids

  - Largeur : 45 mm (5 modules de 9 mm)
  - Hauteur : 92,6 mm
  - Profondeur : 66,7 mm
  - Poids net : 115 g

  Montage

  - Fixation sur rail DIN TH35 (EN 60715)
  - Classe d’isolation : Classe II
  - Degré de protection : IP20
  - Catégorie de surtension : Classe 3
Caractéristiques
Gamme	Acti9
Nom du produit	IC Astro SMART
Type de produit ou équipement	Interrupteur crépusculaire programmable astronomique
Référence	CCT15225
Nombre de voies	1 canal
Langues disponibles	Anglais, Français, Danois, Allemand, Turc, Norvégien, Espagnol, Suédois, Roumain, Hongrois, Russe, Polonais, Portugais, Slovène, Bulgare, Croate, Italien
Type de réglage	Programmation hebdomadaire (7 jours)
Type de commande	Calcul automatique des heures de lever et coucher du soleil
Boutons de commande	4 boutons-poussoirs
Type de sortie	Contact sec (1 canal)
Précision	± 0,25 s/jour à 25 °C
Nombre maximum de commutations	84
Réserve de marche	10 ans (batterie interne)
Afficheur	Écran LCD rétro-éclairé
Informations affichées	Heure, compteur de fonctionnement, jour, comportement de commutation
Tension d’emploi [Ue]	230 V AC ±10 % / -15 % à 50-60 Hz
Courant commuté maximum	10 A - 250 V AC (pf = 0,6) / 16 A - 250 V AC (pf = 1)
Courant commuté minimum	10 mA 230 V AC / 100 mA 24 V AC/DC
Puissance consommée	0,5 W (veille)
Type de contacts	O/F (ouverture / fermeture)
Type de charge	Lampe incandescente 2600 W Lampe halogène 2600 W Tube fluorescent non corrigé 2300 VA Tube fluorescent série compensé 2300 VA Fluorescent parallèle compensé 730 VA Fluorescent compact 170 W LED <2 W : 30 W LED >2 W : 200 W
Mode opératoire	Soir / matin – Off/On automatique – Programmation horaire seule
Décalage horaire	±120 minutes lever/coucher
Fonctions spéciales	Entrée externe de commande, calendrier vacances, changement heure été/hiver, commutation manuelle, verrouillage code
Support de montage	Rail DIN TH35 (EN 60715)
Raccordement	2 × 0,5…2,5 mm² rigide/flexible ou 1 × 2,5 mm² avec manchon
Marquage	CE
Classe d’isolation	Classe II
Catégorie de surtension	Classe 3
Température de fonctionnement	-30 à +55 °C
Température de stockage	-30 à +70 °C
Humidité relative	Jusqu’à 90 %, sans condensation
Normes	EN 60730-2-7 : 2010
Degré de protection	IP20
Product Details
• Brand

• Reference
  SCHCCT15225
• In stock
  40 Items
• isbn
  3606489524548
• ean13
  3606489524548
Data sheet
• Nombre de modules
  3
• Nombre de pôles
  Bi - 1779712235
• Type Divers modulaires
  Interrupteur crepusculaire - 1779712235
• Connexion
  À vis
• Affichage
  Digital
• Référence fabricant
  CCT1515225
Documents
Fiche Technique
FT - CCT15225
 Télécharger (223.23KB)
Notice
Notice - CCT15225
 Télécharger (528.28KB)
