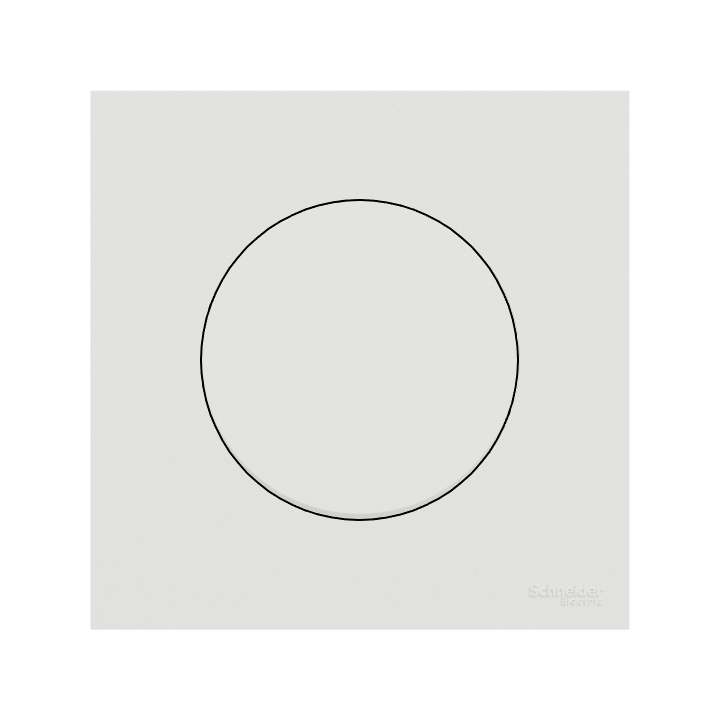

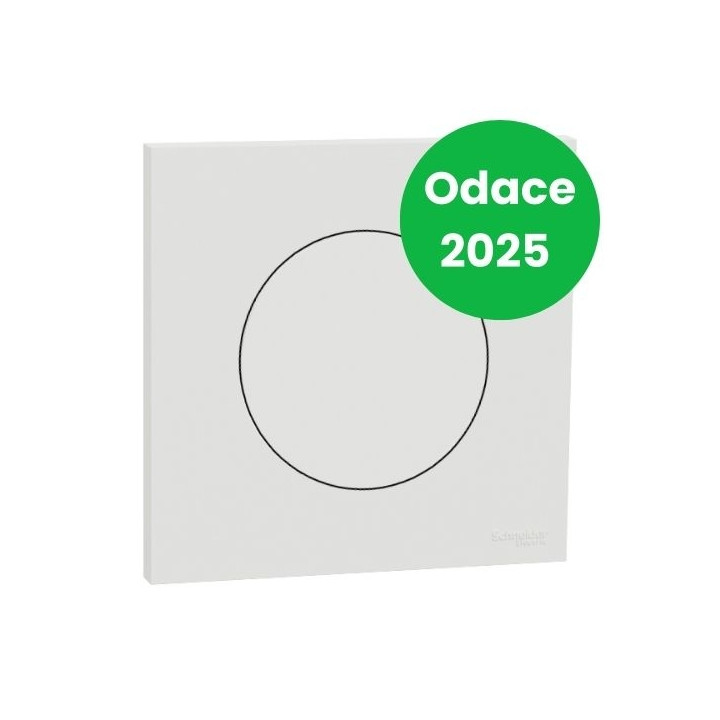

Schneider - Odace 2025 - LOT va-et-vient ou poussoir + plaque de finition - blanc craie - Réf : S920204+S920702

Description courte
Lot Odace 2025 Blanc craie composé d’une interrupteur/va-et-vient ou poussoir à bornes automatiques et d’une plaque de finition 1 poste.
Se complète avec une boîte d’encastrement ou son cadre en saillie.
Griffes en option référence : S989690 ou S989691

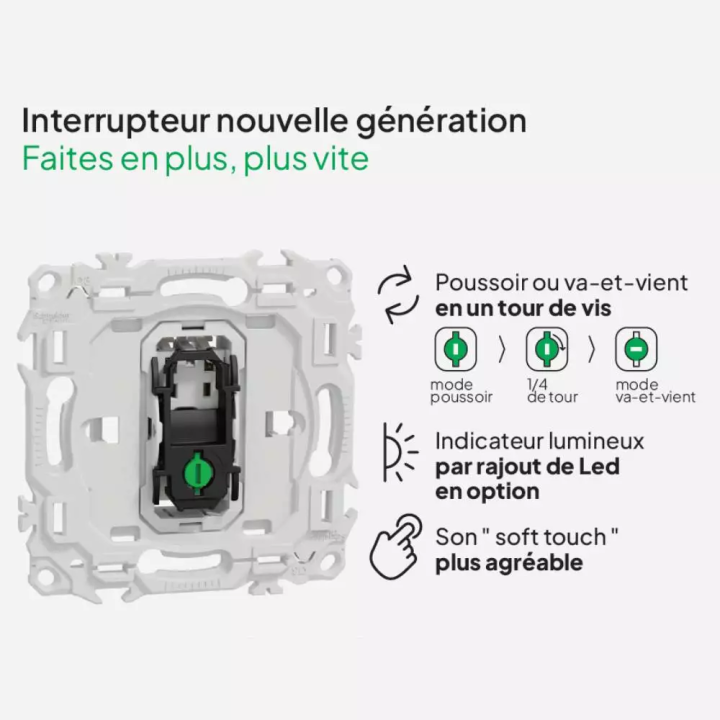

Peux devenir témoin ou lumineux avec l'ajout d'un voyant de réf : S989292

Description produit complète
Odace 2025 - Va-et-vient ou poussoir + plaque de finition - blanc craie
•

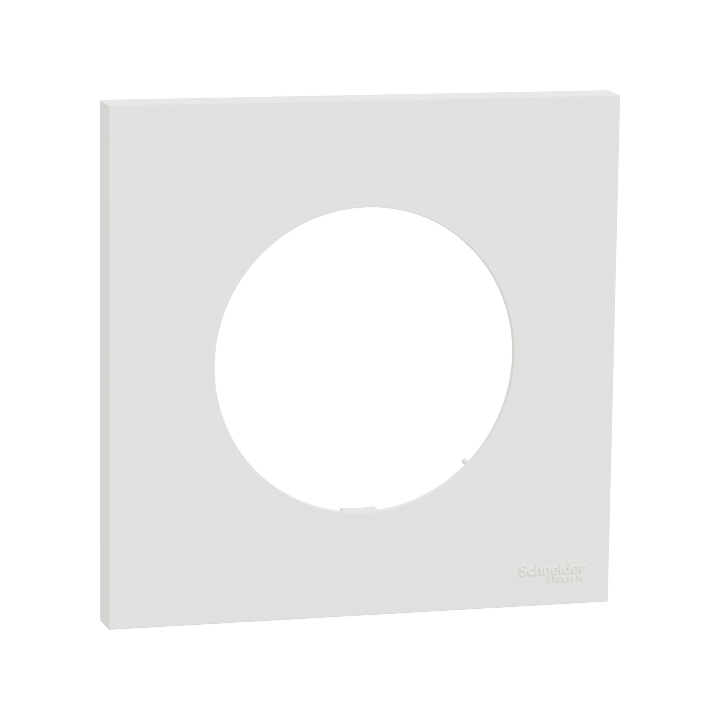

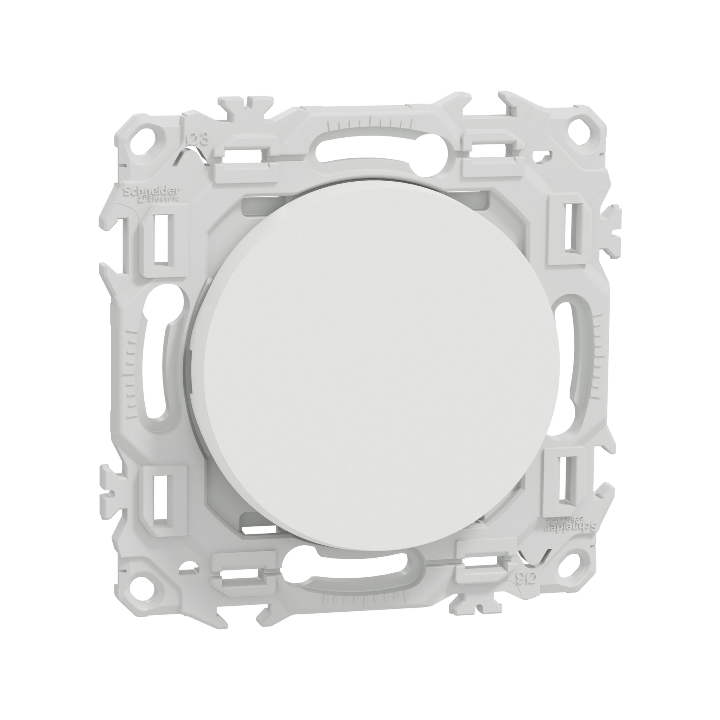

  Ce lot Odace 2025 Blanc craie se compose d’un interrupteur/va-et-vient ou poussoir à bornes automatiques (réf. S920204) et d’une plaque de finition 1 poste Odace (réf. S920702), parfaitement compatibles entre elles.

  Grâce à son système de régulation automatique breveté, la plaque s’ajuste aux irrégularités du mur et garantit une pose affleurante parfaite.

  Caractéristiques principales :

  - Gamme : Odace 2025
  - Type : interrupteur multifonctions (va-et-vient ou poussoir)
  - Application : commande d’éclairage
  - Montage : affleurant
  - Fixation : par vis et griffes
  - Courant nominal : 10 AX - 250 V CA
  - Fonction lumineuse intégrée
  - Durée de vie : 20 000 cycles
  - Protection : IP21D - IK04

•

  Dimensions et poids

  - Hauteur : 87,5 mm
  - Largeur : 87,5 mm
  - Profondeur : 31,2 mm
  - Profondeur d'encastrement : 16,6 mm
  - Poids net : 0,042 kg
Caractéristiques techniques
Gamme	Odace 2025
Type de produit ou équipement	Interrupteur multifonctions
Présentation du produit	Mécanisme avec support de fixation et enjoliveur
Application	Contrôle de l’éclairage
Montage de l'appareil	Affleurant
Type de technologie	Électromécanique
Fonction interrupteur	Va-et-vient ou poussoir (convertible)
Actionneur	Bascule
Mode de fixation	Par vis et griffes
Nuance de la couleur	Blanc (RAL 9003)
Finition de la surface	Mat
Traitement de surface	Non traité
Type d’emballage	Cache-peinture
Courant nominal	10 AX / 10 A
Tension d’emploi	250 V CA
Type de réseau	CA - 50/60 Hz
Type de charge	Charge pour lampes à économie d’énergie avec ballast : 100 W
Capacité de coupure	200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
Durée de vie	20 000 cycles électriques et mécaniques
Signalisation locale	Lumineuse

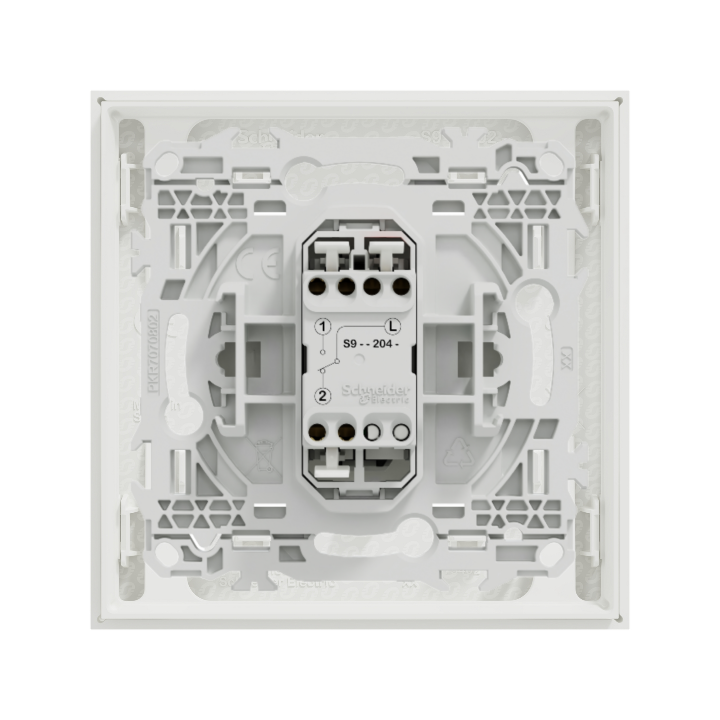

Nombre de bornes	3 bornes sans vis
Mode de raccordement	Bornes automatiques sans vis
Capacité de serrage	1 × 1,5…2 × 2,5 mm² (rigide, flexible ou multibrins)
Longueur de dénudage	12 mm
Matière	Plastique anti-UV (bascule), PC GF10 FR (support), PC GF10 (enveloppe)

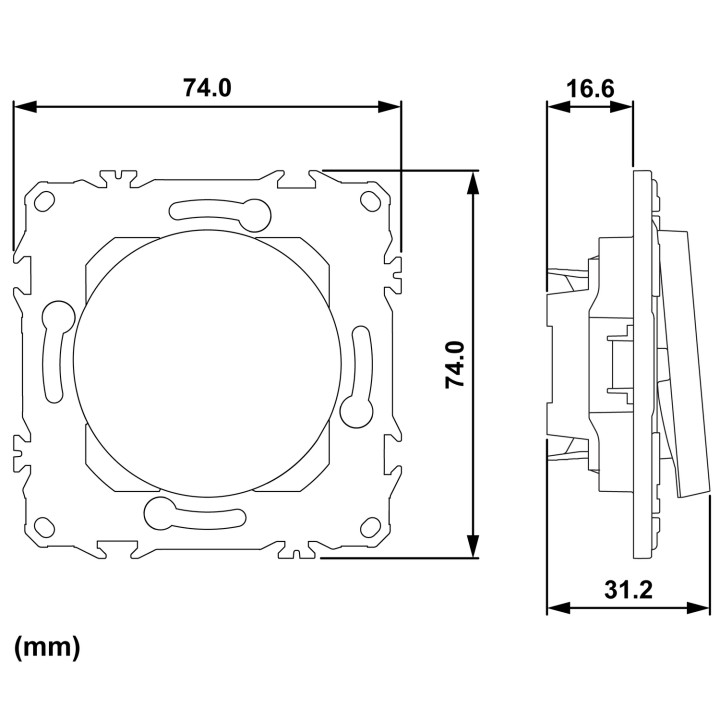

Hauteur	74 mm
Largeur	74 mm
Profondeur	31,2 mm
Profondeur d'encastrement	16,6 mm
Poids net	0,032 kg
Résistance chimique	Résistant à l’acide lactique, ammonium quaternaire dilué, javellisant dilué, ammoniaque dilué, eau savonneuse, lave-vitre, peroxyde d’hydrogène (10 vol.), hexane, UV et pétrole.
Degré de protection IP	IP21D
Tenue aux chocs IK	IK04
Tenue diélectrique	2000 V
Température d’utilisation	-5 à +35 °C
Température de stockage	-5 à +50 °C
Normes	EN 60669-1
Certifications	NF
