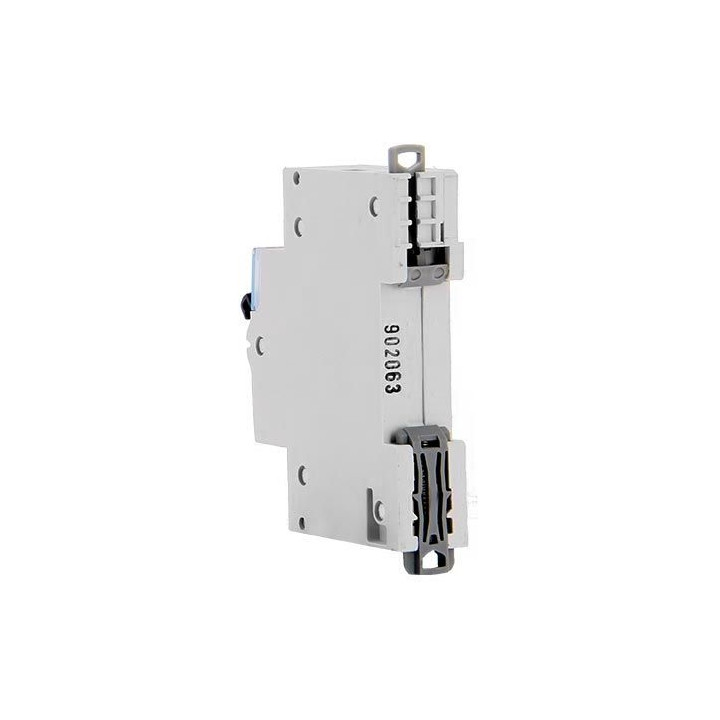

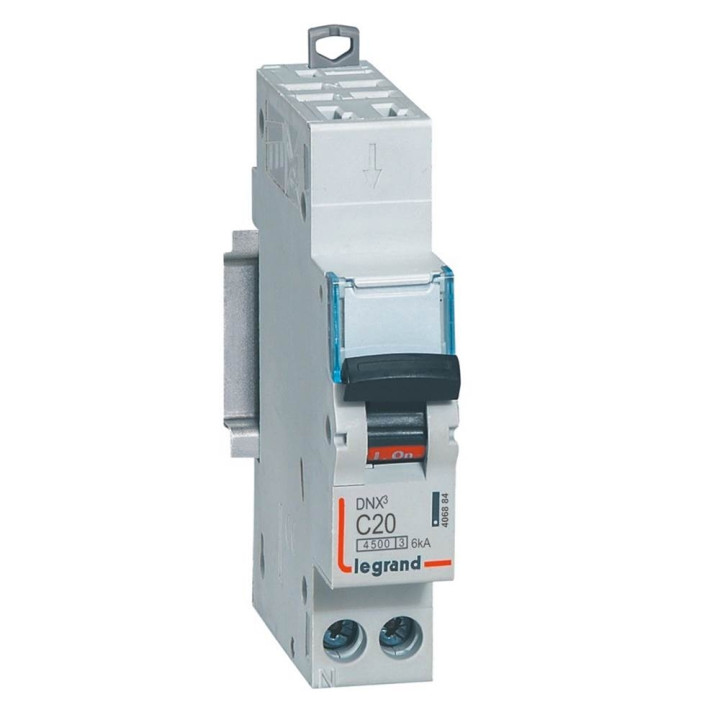

LEGRAND - DISJONCTEUR DNX3 PH/N - 20A - AUTO/VIS - Réf : 406884

Description courte
Le disjoncteur 20A DNX 3, de la marque Legrand, vous permettra la protection, la commande et le sectionnement de vos circuits électriques.
Ce disjoncteur 20A comporte un dispositif de protection à bornes auto pour l'alimentation et borne à vis pour le départ : appareillage modulaire pour la protection de votre installation électrique.
Le disjoncteur Legrand 20A protège les circuits réalisés avec un fil électrique en 2.5².
Il protège les circuits de matériels électriques spécifiques comme prise de courant, le lave-linge et le four...
Estampillé NF sur le haut du porte-étiquette.

Description produit complète
•

  Données techniques

  - Nombre de modules : 2
  - Raccordement : Bornes auto
  - Courant assigné : 20 A
  - Tension : 230 V
  - Pouvoir de coupure : 4,5/6 kA

  Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP20

  Dimensions et poids

  - Largeur : 17.8 mm
  - Hauteur : 94.8 mm
  - Profondeur : 77.6 mm
  - Poids : 115 g
Plus produit : Porte étiquette pour identifier le circuit protégé.
Conseils d'utilisation : Permet de protéger les circuits contre les courts circuits et les échauffements de câble qui peuvent être à l'origine d'incendie. Le choix de la protection dépend du circuit .
Garantie : 2 ans
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	C
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	20 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Classe de limitation d'énergie	3
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.6 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	210-250 V
Sens de l'alimentation électrique	Par le haut
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne automatique

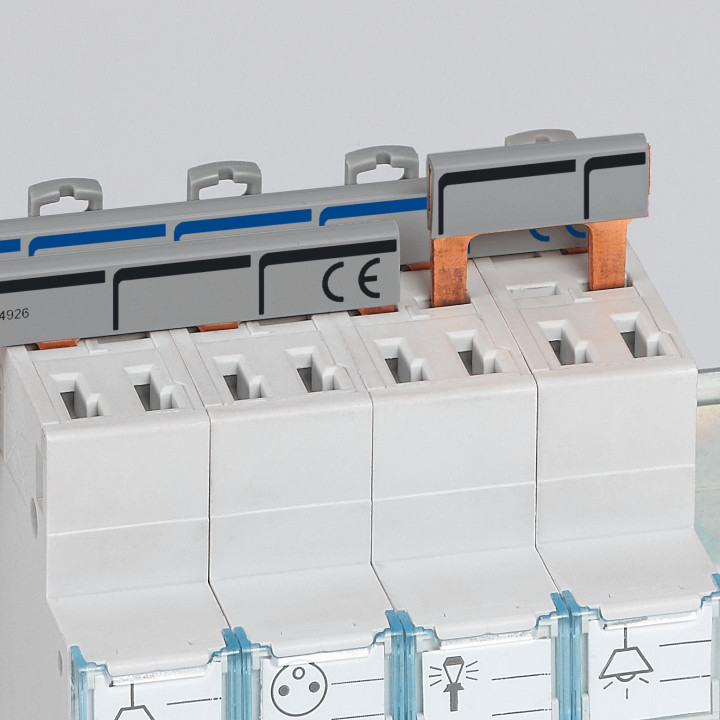

Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	Rail DIN
EAN/Gencode	3245064068840
Product Details
• Brand

• Reference
  LEG406884
• In stock
  36 Items
• isbn
  3245064068840
• ean13
  3245064068840
Data sheet
• Gamme
  DNX
• Nombre de modules
  1 - 1779712235
• Nombre de pôles
  Bi - 1779712235
• Pouvoir de coupure
  4,5Ka - 1779712235
• Intensité
  20A - 1779712235
• Type Disjoncteurs
  Courbe C - 1779712235
• Connexion
  Auto / Vis
• Référence fabricant
  406884
