Schneider - Resi9 - coffret 18M - 4R - Réf : R9H18404

Description courte
Le coffret de répartition Resi9 en saillie est destiné aux installations électriques résidentielles. Il est équipé de quatre rangées de 18 modules et permet un courant nominal jusqu’à 90 A.
Compatible avec les équipements Schneider XE.

Porte blanche ou transparente en option.

Description produit complète

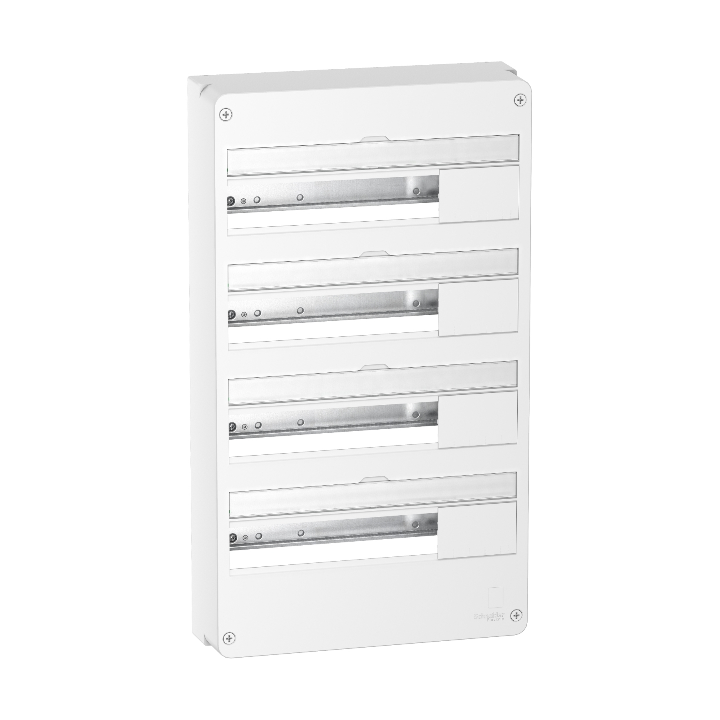

Resi9 - Coffret en saillie Blanc (RAL 9003) - 4 rangées de 18 modules
• Ce coffret de répartition sans porte est conçu pour une installation murale en saillie. De couleur blanche RAL 9003, il dispose de 4 rangées de 18 modules et accepte un courant assigné de 90 A. Il intègre des borniers de terre, de phase et de neutre pour une distribution électrique structurée.

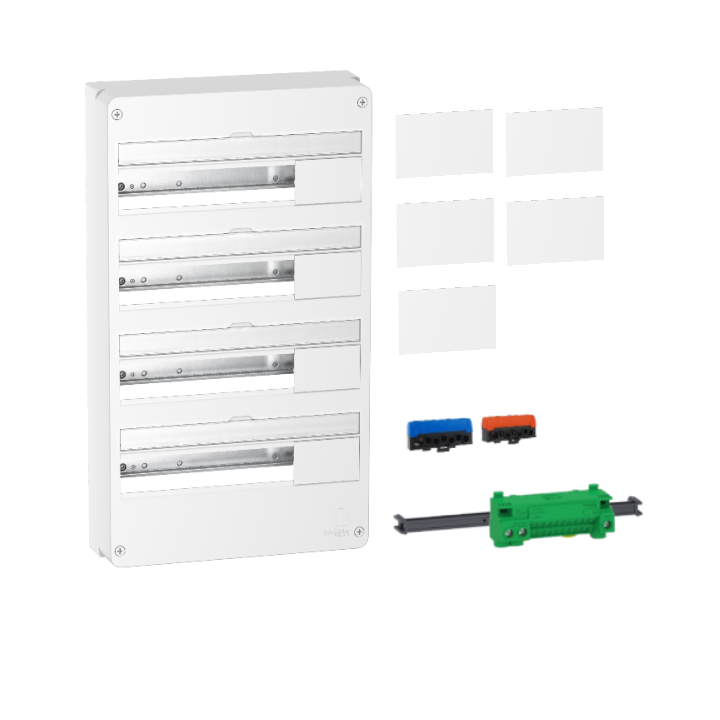

  Composition

  - 1 × kit de marquage
  - 5 × plaques d’obturation
  - 1 × support de bloc terminal
  - 1 × bornier de terre
  - 2 × borniers réf. R9H13411 (1 phase + 1 neutre)
  - 4 × rails DIN
  - 1 × couvercle avant
  - 4 × protections d’étiquette
  - 1 × étiquette avec inscription

  Conformité

  - Normes : CEI 60670-1 / CEI 60670-24
  - Certifications : CE

• Dimensions et poids

  - Largeur : 357 mm
  - Hauteur : 625 mm
  - Profondeur : 108 mm
  - Profondeur intérieure : 106 mm
  - Poids net : 2 260 g
Caractéristiques
Gamme	Resi9
Nom du produit	Resi9 CX
Type de produit ou équipement	Enveloppe
Type de coffret	Coffret de répartition
Nombre de modules 18 mm par rangée	18
Équipements fournis	1 × kit de marquage 1 × support bornier 5 × plaques d’obturation 1 × bornier de terre 2 × borniers phase et neutre 1 × couvercle avant 4 × rails DIN 4 × protections d’étiquette 1 × étiquette avec inscription
Type de porte	Sans
Couleur	Enveloppe : blanc (RAL 9003)
Installation du coffret	Saillie
Nombre de rangées horizontales	4
Courant nominal [In]	90 A conforme à CEI 60670
Type de rail	DIN
Compatibilité répartiteur / peigne / JdB	Compatible XE
Nombre de borniers	1 terre (24 sortants) / 2 phase-neutre (7 sortants)
Départs du bornier répartiteur	Terre : 6 × 25 mm² + 42 × 4 mm² Phase / neutre : 1 × 35 mm² + 6 × 16 mm²
Matière du coffret	Matériau auto-extinguible
Tenue au feu	750 °C conforme EN/IEC 60695-2-11
Degré de protection IP	IP30 sans porte / IP40 avec porte
Tenue aux chocs IK	IK08 conforme EN 50102 / CEI 62262
Température de fonctionnement	-15…60 °C
Pays cible	France
Product Details
• Brand

• Reference
  SCHR9H18404
• In stock
  33 Items
• isbn
  3606480927980
• ean13
  3606480927980
Data sheet
• Gamme
  Resi9
• Nombre de modules
  18 Modules
• Coffrets
  Saillie
• Référence fabricant
  R9H18404
