Schneider - Resi9 - coffret 13M - 4R - Réf : R9H13404

Description courte
Le coffret de répartition Resi9 en saillie est destiné aux installations électriques résidentielles. Il est équipé de quatre rangées de 13 modules et permet un courant nominal jusqu’à 90 A.
Compatible avec les équipements Schneider XE.

Porte blanche ou transparente en option.

Description produit complète

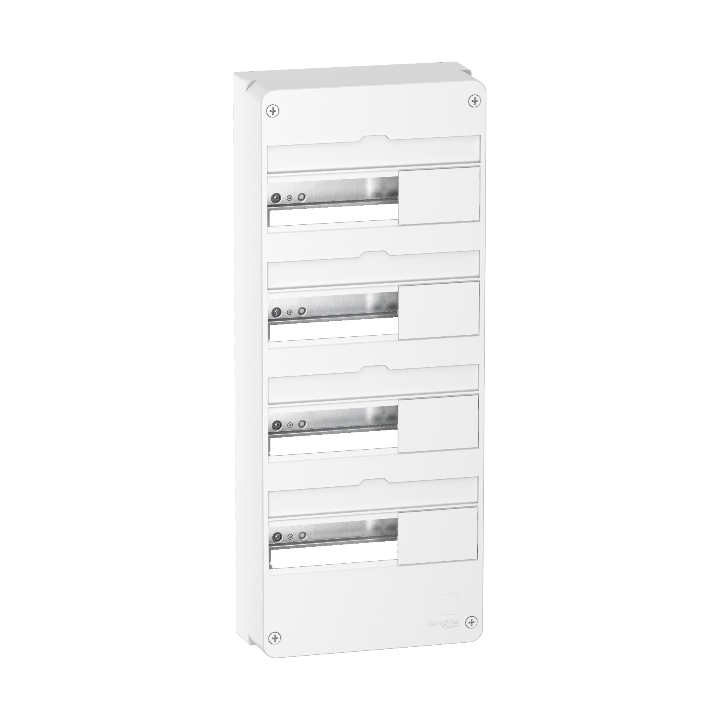

Resi9 - Coffret en saillie Blanc (RAL 9003) - 4 rangées de 13 modules
• Ce coffret de répartition sans porte est conçu pour une installation murale en saillie. De couleur blanche RAL 9003, il est équipé de 4 rangées de 13 modules et supporte un courant assigné de 90 A. Il intègre des borniers de terre ainsi que des borniers de phase et neutre pour une distribution électrique structurée.

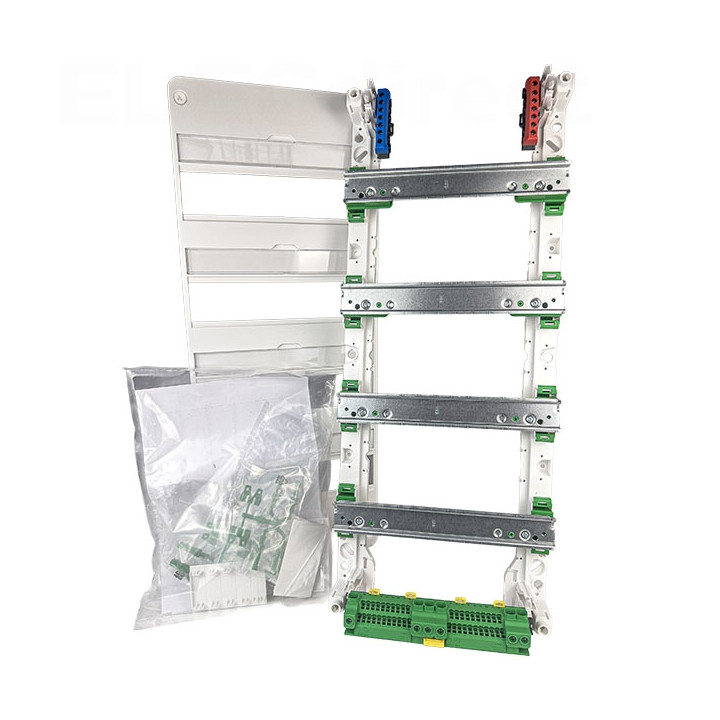

  Composition

  - 1 × kit de marquage
  - 2 × plaques d’obturation
  - 2 × supports de bloc terminal
  - 1 × bornier de terre
  - 2 × borniers (1 phase et 1 neutre)
  - 4 × rails DIN
  - 1 × couvercle avant
  - 4 × protections d’étiquette
  - 1 × étiquette avec inscription

  Conformité

  - Normes : CEI 60670-1 / CEI 60670-24
  - Certifications : CE

• Dimensions et poids

  - Largeur : 252 mm
  - Hauteur : 625 mm
  - Profondeur : 108 mm
  - Profondeur intérieure : 106 mm
  - Poids net : 2 305 g
Caractéristiques
Gamme	Resi9
Nom du produit	Resi9 CX
Type de produit ou équipement	Enveloppe
Type de coffret	Coffret de répartition
Nombre de modules 18 mm par rangée	13
Équipements fournis	1 x kit de marquage 2 x plaques d’obturation 2 x supports bornier 2 x borniers phase et neutre 1 x bornier de terre 1 x couvercle avant 4 x rails DIN 4 x protections d’étiquette 1 x étiquette avec inscription
Type de porte	Sans
Couleur	Enveloppe : blanc (RAL 9003)
Installation du coffret	Saillie
Nombre de rangées horizontales	4
Courant nominal [In]	90 A conforme à CEI 60670
Type de rail	DIN
Compatibilité répartiteur / peigne / JdB	Compatible XE - Entraxe 125mm
Nombre de borniers	1 terre (48 sortants) / 2 phase-neutre (7 sortants)
Départs du bornier répartiteur	Terre : 6 × 25 mm² + 42 × 4 mm² Phase / neutre : 1 × 35 mm² + 6 × 16 mm²
Matière du coffret	Matériau auto-extinguible
Tenue au feu	750 °C conforme EN/IEC 60695-2-11
Degré de protection IP	IP30 sans porte / IP40 avec porte
Tenue aux chocs IK	IK08 conforme EN 50102 / CEI 62262
Température de fonctionnement	-15…60 °C
Pays cible	France
Product Details
• Brand

• Reference
  SCHR9H13404
• In stock
  97 Items
• isbn
  3606480927928
• upc
  50
• ean13
  3606480927928
Data sheet
• Nombre de modules
  13 modules
• Coffrets
  Saillie
• Référence fabricant
  R9H13404
Documents
Notice
Notice coffret Resi9
 Télécharger (4.84MB)
