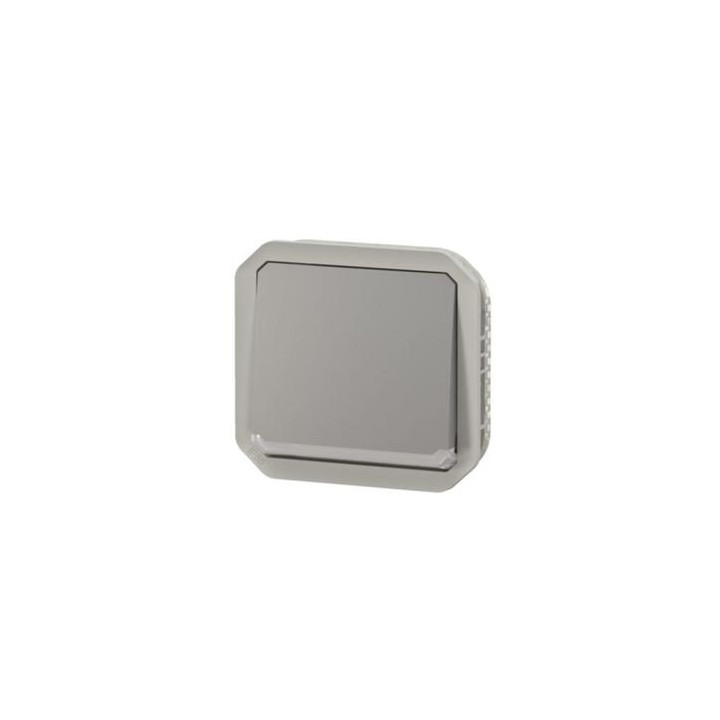

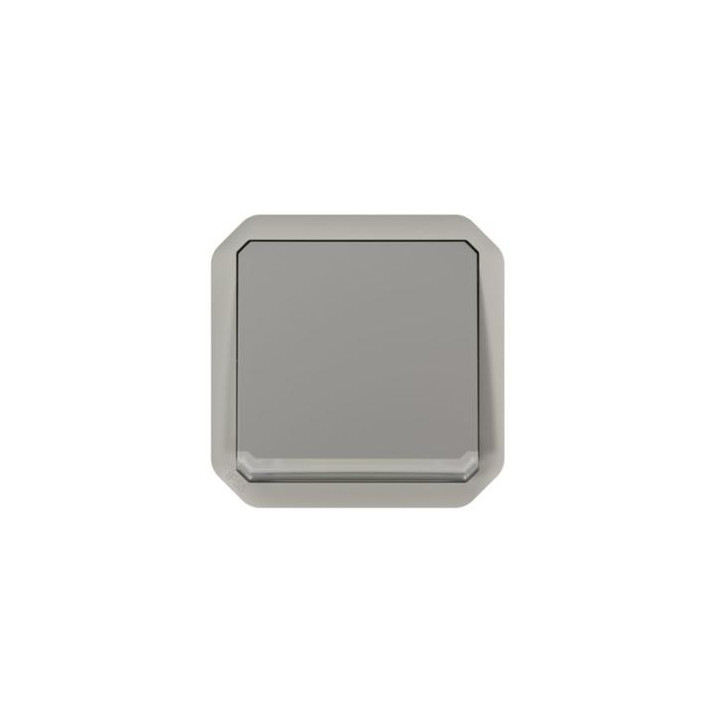

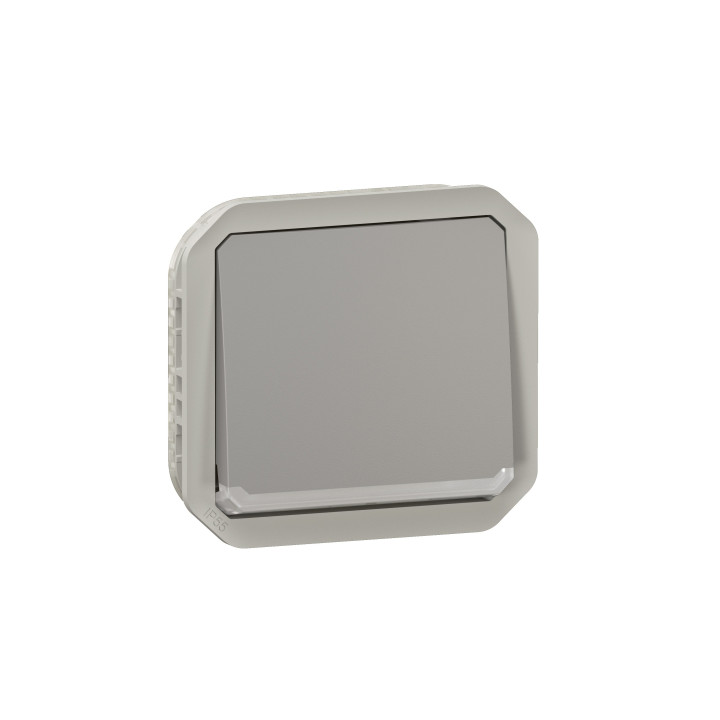

Legrand Plexo - Interrupteur témoin/lumineux avec voyant - 10A - 250V - étanche - IP55/IK08 - Gris - Réf : 069512L

Description courte
Cet interrupteur/va-et-vient témoin composable 10AX issu de la nouvelle gamme Plexo 2022 de la marque Legrand offre un nouveau design élégant et moderne, de plus sa connexion rapide sans outil avec repérage des couleurs vous permettra de gagner du temps sur l'installation.

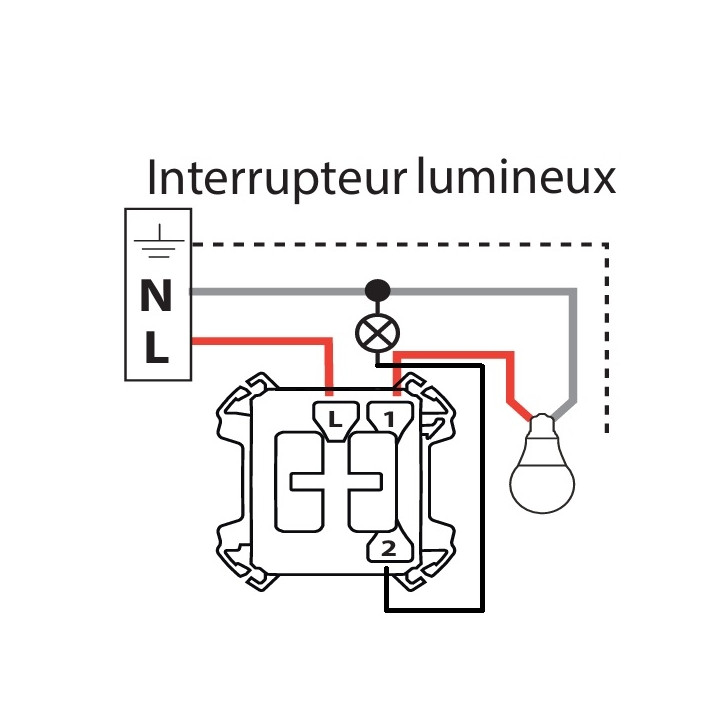

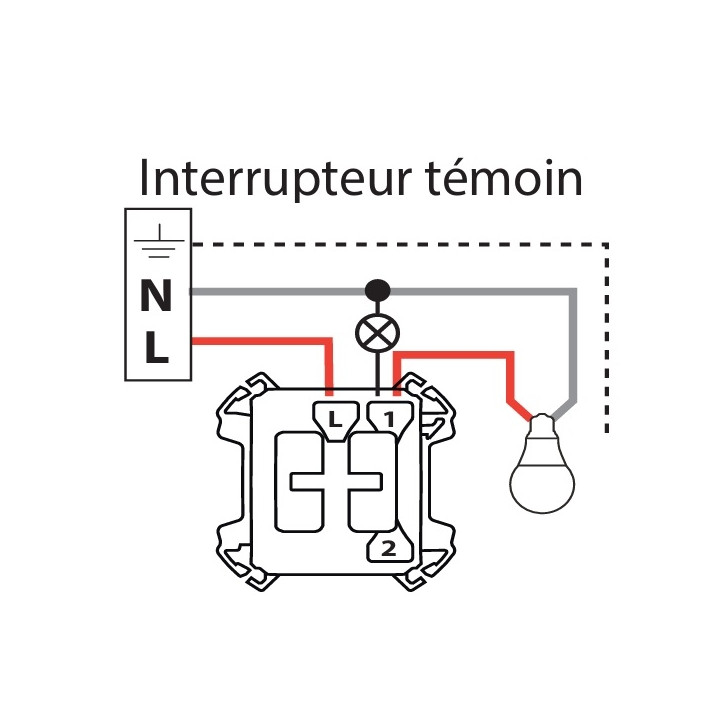

Selon le câblage effectué, il permet la fonction lumineuse (repérage dans le noir) ou la fonction témoin (donne l'état de l'éclairage). Nécessite l'emploie d'un bornier de repiquage et du neutre).
À composer avec un cadre saillie ou un support encastré.

Description produit complète
Interrupteur ou va-et-vient 10AX témoin - Connexion rapide sans outil avec repérage couleur
Produit à compléter soit avec un boîtier saillie, soit avec un support encastré.
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions.
IK08 : résistance à un choc de 5 joules.
Avantages
• Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps.
Les + Installation

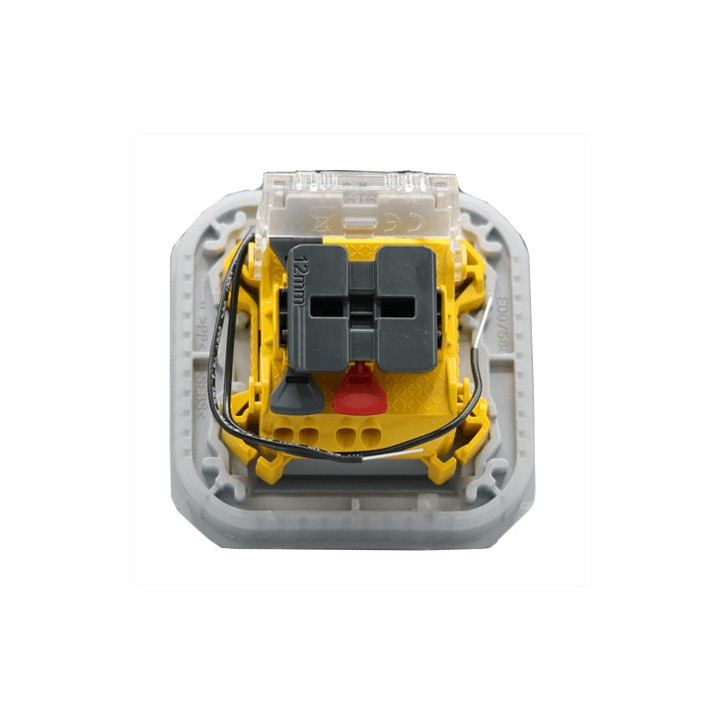

• La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre.
• La réversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Recommandations / Restrictions d’usages
Nécessite l'emploi d'un bornier de repiquage pour câbler le voyant.
Notice de câblage : ICI
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

•

  Données techniques

  Type de commande : Bascule/bouton témoin
  Assemblage : Mécanisme seul
  Type de montage : Composable
  Type de fixation : Fixation à vis
  Étanche
  Section de câble : 1.5-2.5 mm²
  Diamètre de tube pour produit saillie : 16-25 mm

  Dimensions et poids

  - Largeur : 85 mm
  - Hauteur : 85 mm
  - Profondeur : 82 mm

  Conformité

  - Certifications : RoHS,
  - Étanchéité : IK08, IP55
•

  Installez votre prise en toute sécurité et toute liberté

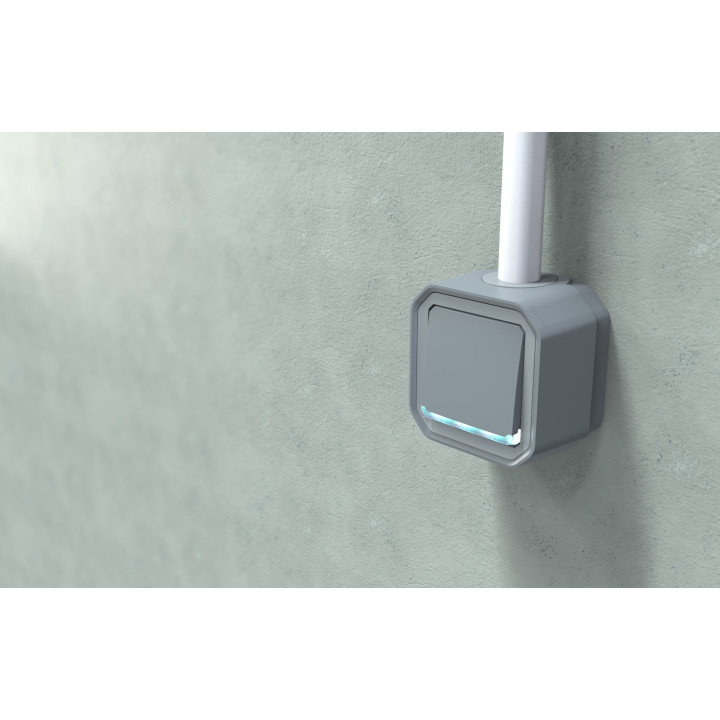

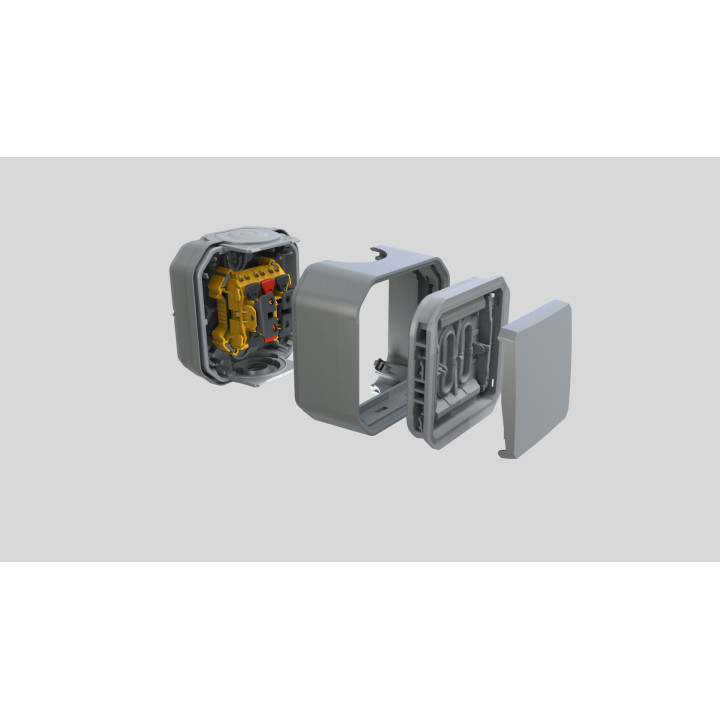

  En saillie, découvrez le nouveau design et le nouveau concept de platine offrant une faible profondeur et un volume disponible autour du mécanisme, qui facilite le câblage. De plus, il est possible de pivoter le mécanisme à 90°, offrant un confort lors de l'installation et permettant de positionner le support correctement à la verticale.

• Une gamme en constante évolution

  Plexo se réinvente constamment pour répondre aux multiples besoins de nos habitants. Gamme incontournable de l'appareillage étanche, Plexo L 2022 vous offre un plus large choix de solutions et un design moderne pour satisfaire tous vos projets.



Product Details
• Brand

• Reference
  LEG069512L
• isbn
  3414971878013
• ean13
  3414971878013
Data sheet
• Type Mécanisme
  Inter/va et vient lumineux
  Inter/va et vient témoin
• Couleur
  Gris - 1779712235
• Référence fabricant
  069512L
Avis clients

5,0/5
★ ★ ★ ★ ★
basé sur 1 avis vérifiés
Laurent V.
★ ★ ★ ★ ★ 5/5
Très bien conçu, installation aisée, de qualité, toujours un plaisir à installer
